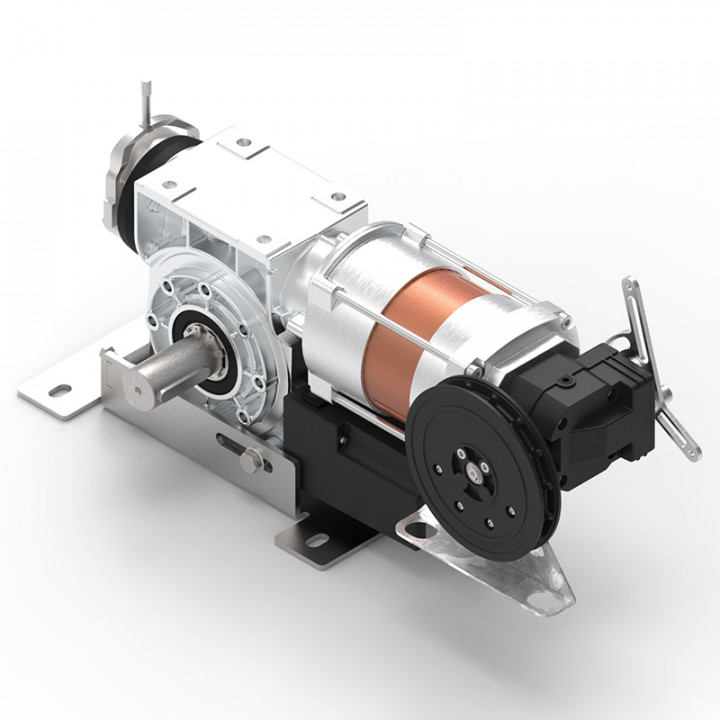

• RTM3C 55 KE 23TRS+9M-Motoréducteur de rideau 550Nm, arbre 40 pour transmission par chaîne, secours par treuil, avec câble 9m

RTM3C 55 KE 23TRS+9M-Motoréducteur de rideau 550Nm, arbre 40 pour transmission par chaîne, secours par treuil, avec câble 9m

Réf : 011605

En savoir plus

Tableau des forces de levage (En Kg)

Rapport 1 : 2
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 1495 1402 1173 997 954 911 854 748 680 619 561 523 485 427

Rapport 1 : 3
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 2243 2102 1759 1495 1431 1366 1281 1121 1019 928 841 785 727 641

Rapport 1 : 3,8
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 2841 2663 2228 1894 1813 1730 1623 1420 1291 1175 1065 994 921 812

La valeur des poids indiquée tient compte du couple de démarrage, d'un coefficient de frottement de 20% et d'une épaisseur de lame de 20mm.

Les moteurs à transmission par chaîne de la Série RTM sont conçus avec le souci de la performance et de la simplicité de mise en œuvre :

  • Montage horizontal ou vertical ;
  • 6 fins de courses mécaniques avec réglage précis ;
  • Moteurs lubrifiés à vie ;
  • Sécurité optimale : l'utilisation de la manœuvre de dépannage (manivelle courte ou treuil à chaîne) coupe directement l'alimentation du moteur.
  • Longueur de câble moteur/électronique au choix (3, 5, 7, 9, 11 ou 13 m)
  • Pré-câblage Plug'n'Play côté moteur ;
  • Console de fixation et de pré-tensionnement intégrée.

  • Type d'alimentation
    Triphasée 230 Vca
    Triphasée 400 Vca
  • Courant nominal moteur
    5,2 A pour moteur Tri 400Vca
    9 A pour moteur Tri 230Vca
  • Type de fins de course
    FDC mécanique
  • Rapport de fin de course
    1/40
  • Puissance
    2200 Watts
  • Diamètre d'axe
    40 mm
  • Facteur de marche
    40%
  • Manœuvre de dépannage
    Treuil à chaine
  • Couple moteur
    550 Nm
  • Vitesse
    23 Tours/min
  • Indice de Protection
    IP 54
  • Température de fonctionnement
    -5°C / +40°C
  • Type d'électronique

    Carte de gestion déportée
