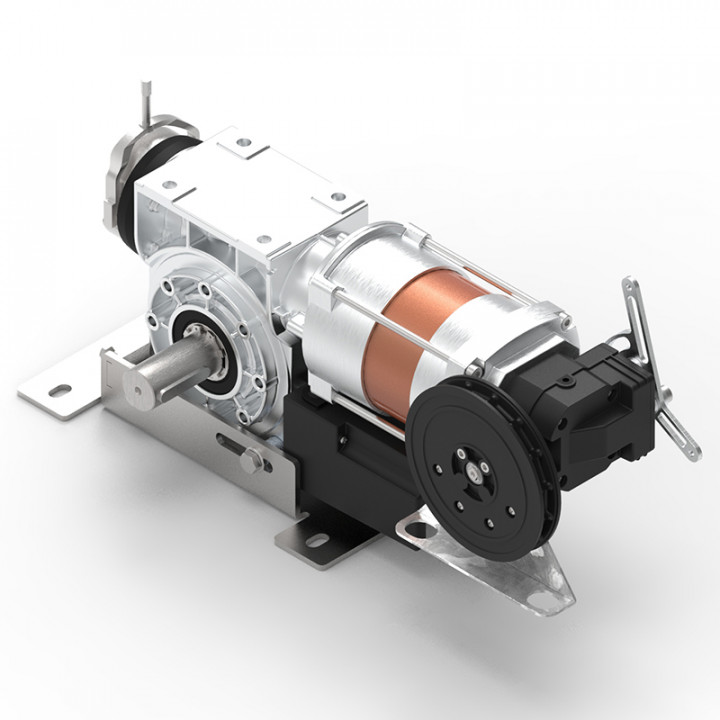

RTM3C 35 KE 23TRS+3M-Motoréducteur de rideau 350Nm, arbre 40 pour transmission par chaîne, secours par treuil, avec câble 3m

Réf : 010907

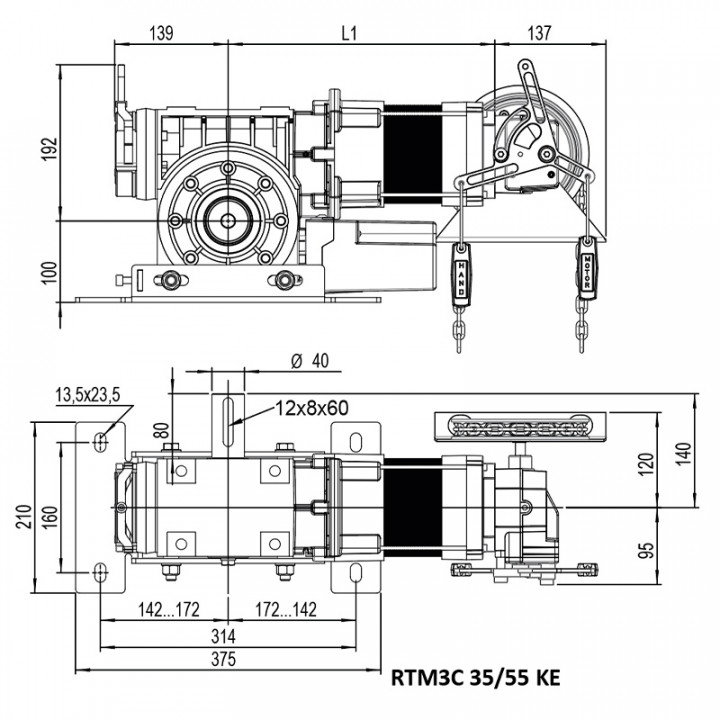

RTM3C 35 KE 23 Moteur 350 Nm - 23 tr/min - triphasé 230/400 V - treuil à chaîne - fins de course mécaniques - pour électronique-déportée - Fourni câble Plug'n'Play 3 m

En savoir plus

Tableau des forces de levage (En Kg)

Rapport 1 : 2
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 951 892 746 634 607 580 544 476 432 394 357 333 309 272

Rapport 1 : 3
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 1427 1338 1119 951 911 869 815 714 649 591 535 499 463 408

Rapport 1 : 3,8
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 1808 1695 1418 1205 1154 1101 1033 904 822 748 678 632 586 516

La valeur des poids indiquée tient compte du couple de démarrage, d'un coefficient de frottement de 20% et d'une épaisseur de lame de 20mm.

Les moteurs à transmission par chaîne de la Série RTM sont conçus avec le souci de la performance et de la simplicité de mise en œuvre :

  • Montage horizontal ou vertical ;
  • 6 fins de courses mécaniques avec réglage précis ;
  • Moteurs lubrifiés à vie ;
  • Sécurité optimale : l'utilisation de la manœuvre de dépannage (manivelle courte ou treuil à chaîne) coupe directement l'alimentation du moteur.
  • Longueur de câble moteur/électronique au choix (3, 5, 7, 9, 11 ou 13 m)
  • Pré-câblage Plug'n'Play côté moteur ;
  • Console de fixation et de pré-tensionnement intégrée.

  • Type d'alimentation
    Triphasée 230 Vca
    Triphasée 400 Vca
  • Courant nominal moteur
    3,7 A pour moteur Tri 400Vca
    6,4 A pour moteur Tri 230Vca
  • Type de fins de course
    FDC mécanique
  • Rapport de fin de course
    1/40
  • Puissance
    1500 Watts
  • Diamètre d'axe
    40 mm
  • Facteur de marche
    40%
  • Manœuvre de dépannage
    Treuil à chaine
  • Couple moteur
    350 Nm
  • Vitesse
    23 Tours/min
  • Indice de Protection
    IP 54
  • Température de fonctionnement
    -5°C / +40°C
  • Type d'électronique

    Carte de gestion déportée
⠇
