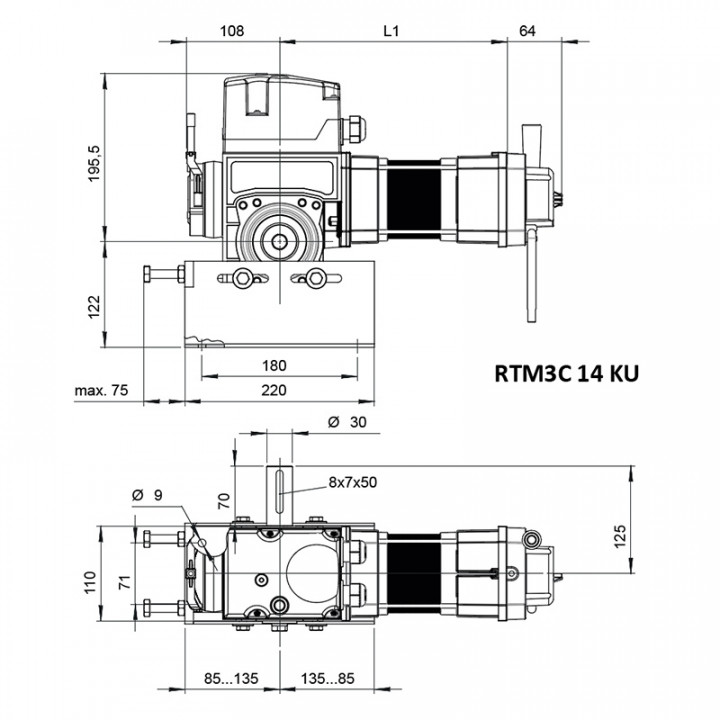

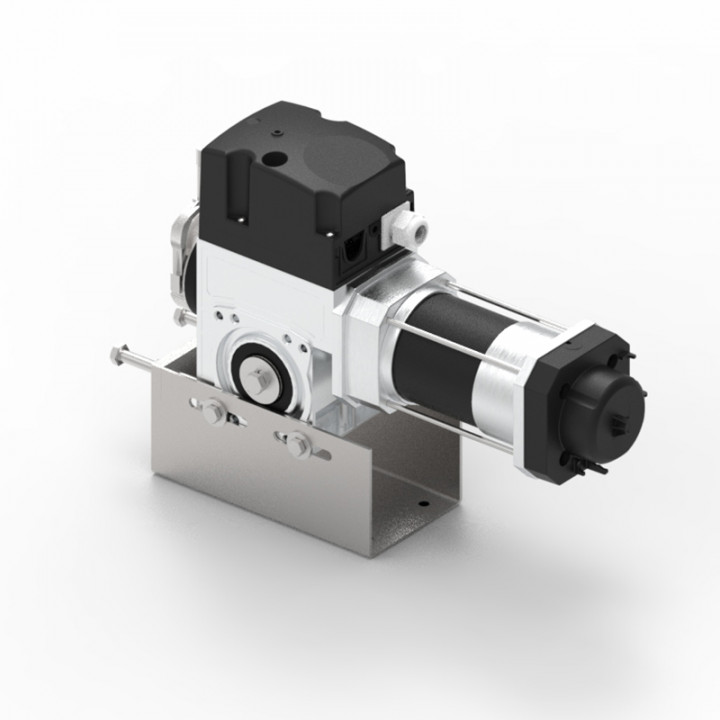

RTM3C 14 KU 24TRS+3M-Motoréducteur de rideau 140Nm, arbre 30 pour transmission par chaîne, secours par manivelle, avec câble 3m

Réf : 010897

RTM3C 14 KU 24 Moteur 140 Nm - 24 tr/min - triphasé 230/400 V - manivelle courte - fins de course mécaniques - pour électronique-déportée - Fourni câble Plug'n'Play 3 m

En savoir plus

Tableau des forces de levage (En Kg)

Rapport 1 : 2
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 381 357 298 254 243 232 217 190 173 157 143 133 123 109

Rapport 1 : 3
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 571 535 448 381 364 348 326 285 259 236 214 200 185 163

Rapport 1 : 3,8
Ø ext tube x épaisseur (mm) 101,6 x 3,6 108 x 3,6 133 x 4 159 x 4,5 168 177,8 X 5,02 193,7 x 5,4 219,1 x 5,9 244,5 x 6,3 273 x 6,3 298,5 x 7,1 323,9 x 7,1 355,6 x 8 406,4 x 8,8
Poids (Kg) 723 678 567 482 462 440 413 362 329 299 271 253 235 207

La valeur des poids indiquée tient compte du couple de démarrage, d'un coefficient de frottement de 20% et d'une épaisseur de lame de 20mm.

Les moteurs à transmission par chaîne de la Série RTM sont conçus avec le souci de la performance et de la simplicité de mise en œuvre :

  • Montage horizontal ou vertical ;
  • 6 fins de courses mécaniques avec réglage précis ;
  • Moteurs lubrifiés à vie ;
  • Sécurité optimale : l'utilisation de la manœuvre de dépannage (manivelle courte ou treuil à chaîne) coupe directement l'alimentation du moteur.
  • Longueur de câble moteur/électronique au choix (3, 5, 7, 9, 11 ou 13 m)
  • Pré-câblage Plug'n'Play côté moteur ;
  • Console de fixation et de pré-tensionnement intégrée.

  • Type d'alimentation
    Triphasée 230 Vca
    Triphasée 400 Vca
  • Courant nominal moteur
    2 A pour moteur Tri 400Vca
    3,54 A pour moteur Tri 230Vca
  • Type de fins de course
    FDC mécanique
  • Rapport de fin de course
    1/40
  • Puissance
    550 Watts
  • Diamètre d'axe
    30 mm
  • Facteur de marche
    40%
  • Manœuvre de dépannage
    Manivelle courte
  • Couple moteur
    140 Nm
  • Vitesse
    24 Tours/min
  • Indice de Protection
    IP 54
  • Température de fonctionnement
    -5°C / +40°C
  • Type d'électronique

    Carte de gestion déportée
⠇
